產品介紹
MDR28（N）系列海洋遙感雷達是在YAR28N基礎上升級更新的適合海洋壞境測量的高性?xún)r(jià)比遙感雷達，適合于小目標探測、溢油雷達、浮冰雷達、測浪雷達、水浮植物探測以及光電聯動預警系統等多種場合。

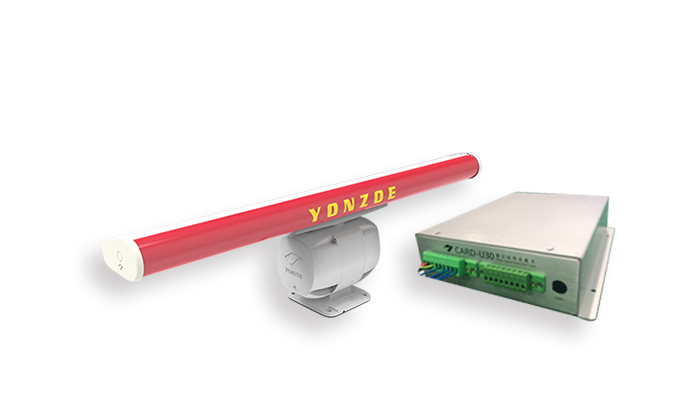

對于海洋遙感雷達，分辨率是一個重要的因素，MDR28系列長達12ft的天線，最低45ns的窄波束，能夠提供很好的角度分辨率和方位分辨率，非常適合浮冰、溢油、海浪、滸苔的檢測算法。配置公司的USB3.0采集器，MDR28可以提供數字回波輸出，直接存儲原始回波，或者*.bmp格式和 *.jpg格式圖片；非常適合海洋遙感算法的實施。
產品特點
●最窄45ns窄脈沖，高距離分辨率。

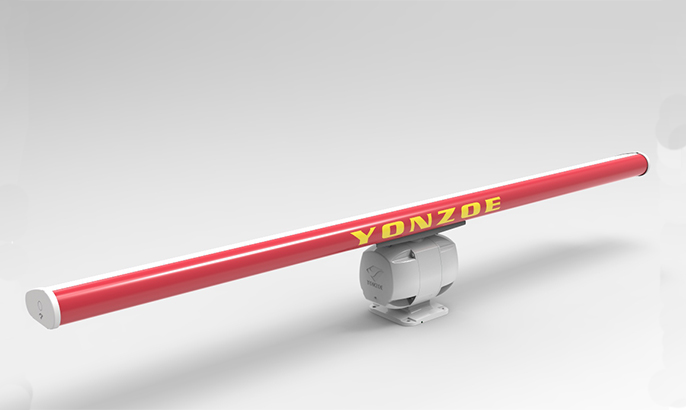

●最長12ft長天線，高方位分辨率。
●可提供垂直極化專用天線，也可提供水平極化天線。
●12.5kW或者25kW高功率輸出，作用距離遠。
●100MHz/14bits USB接口數字回波。
●采集卡提供數據存儲調用庫和格式文件。
●目標跟蹤個數300個，可擴展至2000個以上。
●可提供AIS和雷達目標融合模塊，融合輸出，引導光電設備拍攝取證。

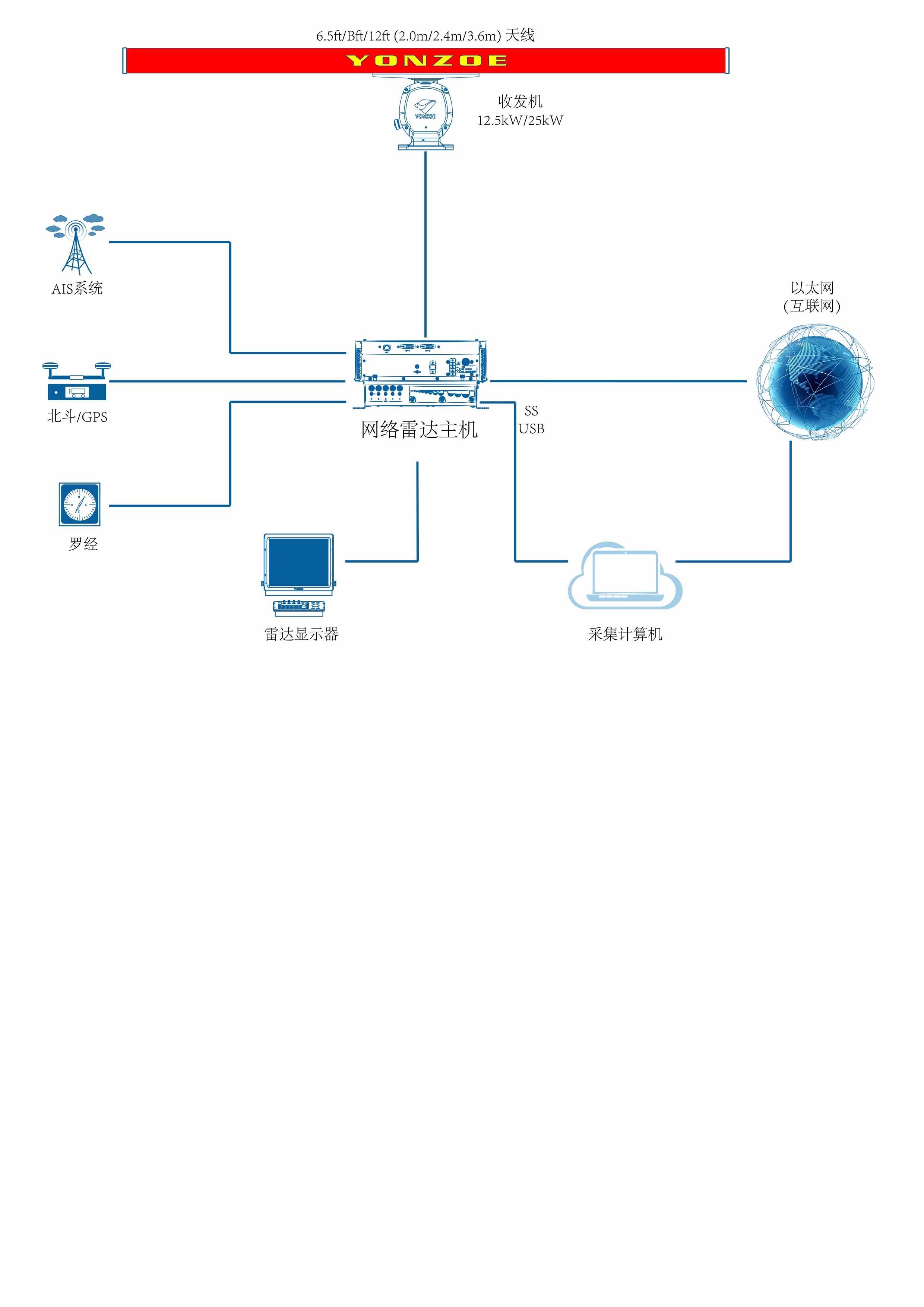

●N型網絡機型可實現遠程操控，適合無人值守場景部署。
雷達收發機天線單元參數
|
名稱
|
參數
|
備注
|
|
輸出頻率
|
X波段，9.41±30MHz
|
|
|
輸出功率(峰值)
|
12.5kW/25kW
|
高功率，遠距離
|
|
天線
|
類型
|
波導縫隙陣列天線
|
|
|
極化
|
水平或垂直極化
|
更適合測量
|
|
長度
|
12ft(3.6m)
|
適合海洋遙感
|
|
水平波束寬度
|
0.65°(±0.02或5%)方位分辨率高
|
高方位分辨率
|
|
垂直波束寬度
|
23°±5%
|
|
|
±10°內副瓣抑制
|
-29dB
|
|
|
±10°外副瓣抑制
|
-33dB
|
|
|
轉速
|
24RPM
|
|
|
脈沖寬度
|
45ns-1.2us，窄脈沖
|
高距離分辨率
|
|
USB采集卡參數
|
|
數據接口
|
USB2.0或者3.0接口速度高，實時采集存儲圖像與數據
|
Windows系統，32/64bits
|
|
模擬通道濾波器
|
低通20dB截止頻率
10MHz/20MHz/40MHz可選
|
盡可能抑制帶外噪音
|
|
ADC采樣頻率
|
采樣率25MHz/50MHz/100MHz可選
|
滿足海浪回波的細節需求
|
|
ADC采樣位數
|
8bits/12bits/14bits高精度AD采樣位數
|
動態范圍滿足小信號回波
|
|
采樣深度
|
1K/2K/4K 樣點數
|
提供多種量程的采集
|
|
船艏、方位、觸發脈沖觸發
|
正、負極可編程
|
|
|
原始數據采集
|
支持連續或守望存儲功能
|
每幀8192個掃描線
|
|
圖像存儲
|
支持jpg和bmp格式
|
|
|
開發接口
|
提供DLL開發庫，方便用戶自己開發
|
API接口說明，數據和圖像存儲，顯示數據輸出
|
|
采樣應用軟件
|
回波圖像與波形顯示、采樣極性/速度/位數/深度設置、模擬增益/偏置通道配置、圖像距離/角度調整設置、存儲參數設置
|
可提供可執行程序
|
溢油雷達系統應用：下圖為某海域溢油雷達應用實例。采用雙天線雷達結構，以提高系統可靠性，天線長度12ft，垂直極化，25kW峰值功率。

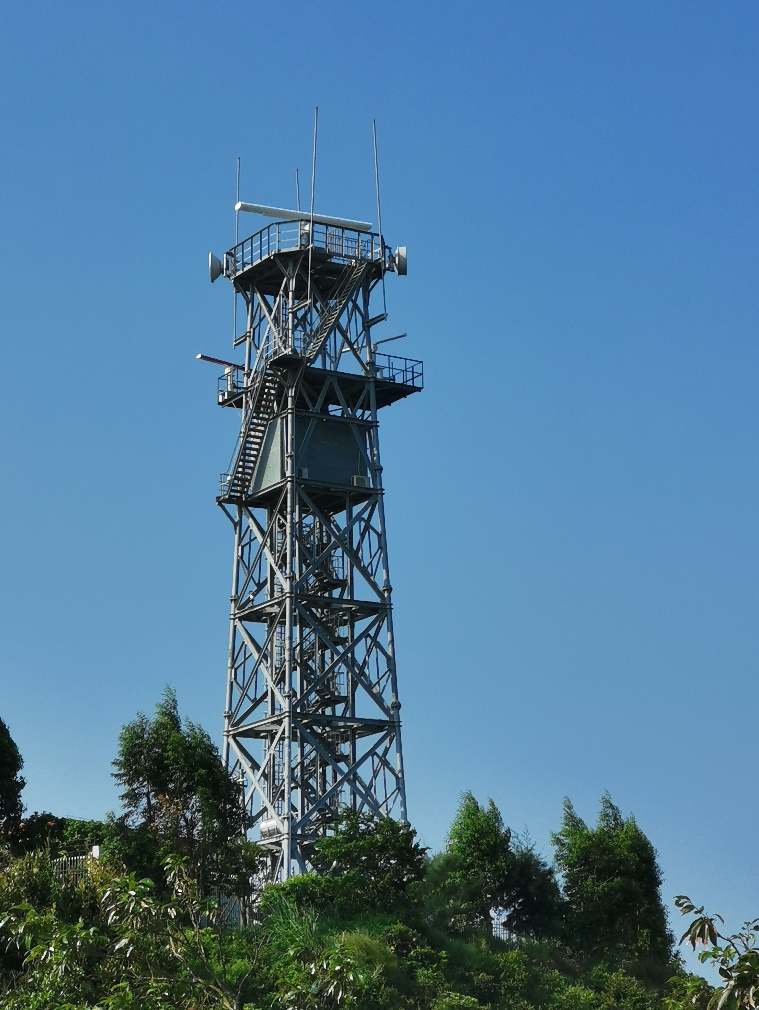

雷達安裝塔

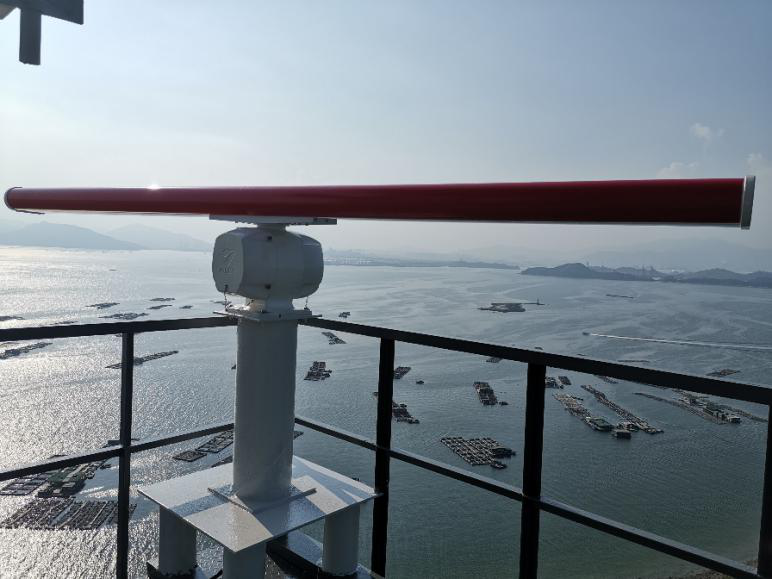

雷達安裝平臺

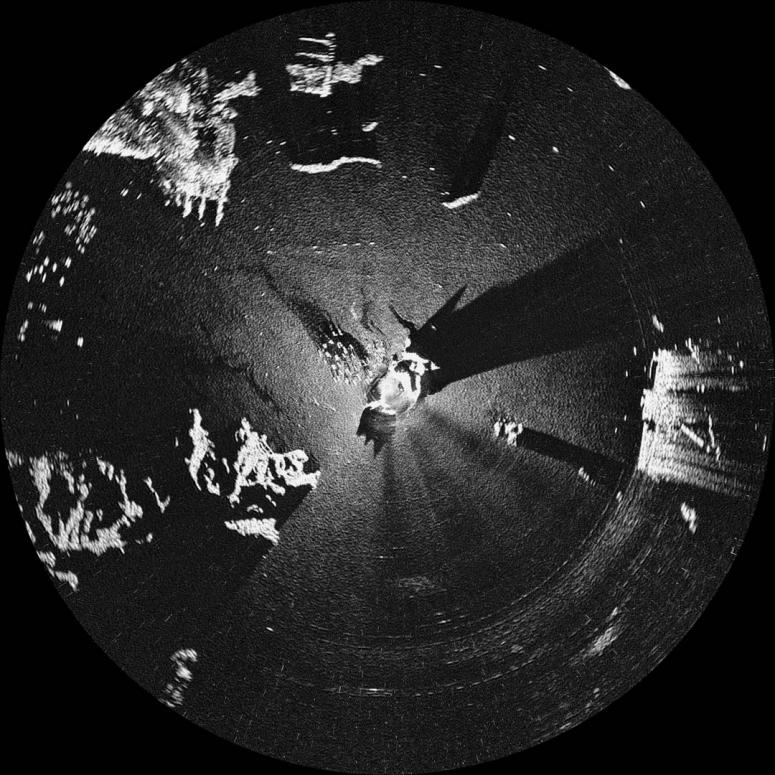

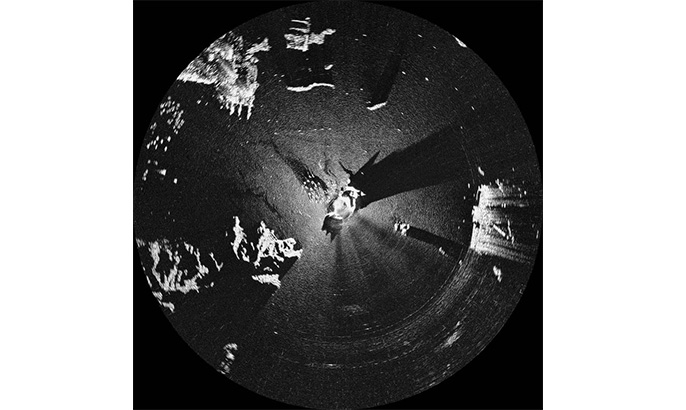

雷達成像效果圖
